VYHODNOCOVACÍ JEDNOTKA PRO PÁSOVÉ A ŠNEKOVÉ VÁHY
Vhodná jednotka pro pásové a šnekové váhy je 1020 BELT. Na Obr.1 je typické použití jednotky 1020 BELT pro pásovou váhu sypkého materiálu.
|
|

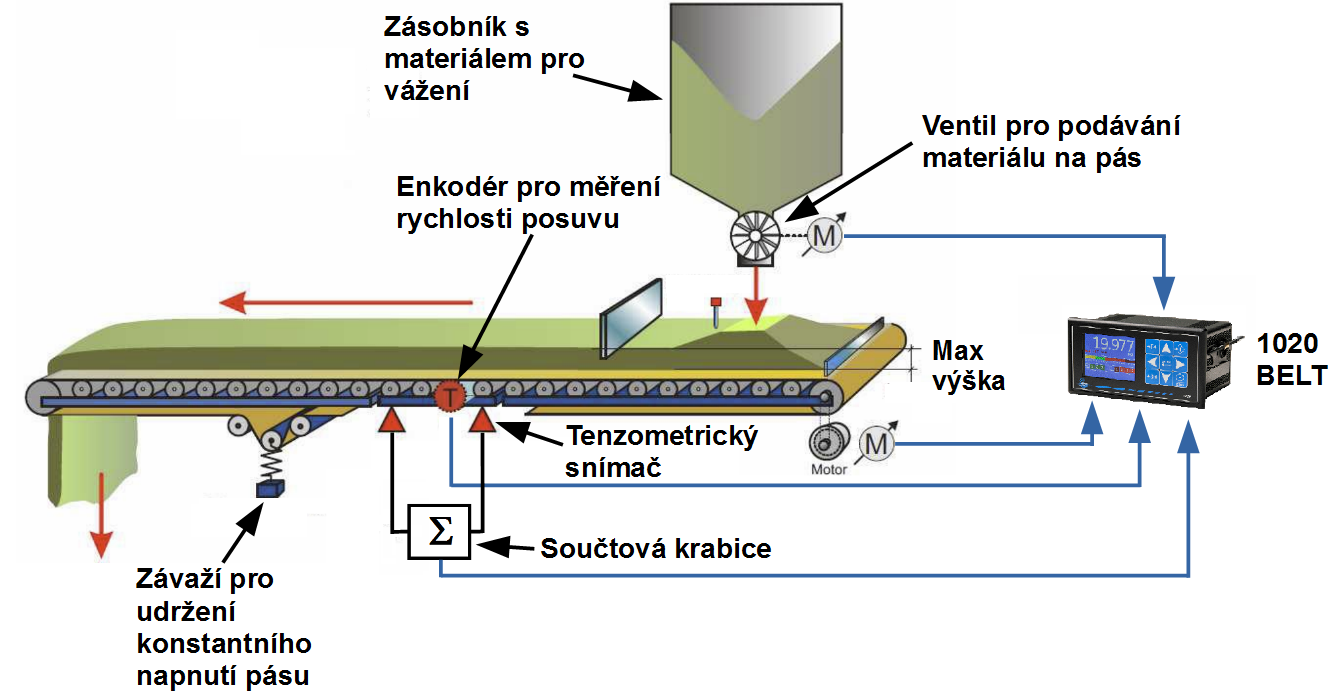

Obr.1 Typické použití jednotky 1020 BELT
|
Do jednotky na digitální vstup je zapojen signál z enkodéru, který jednotka podle zadaných parametrů přepočítá na posuv pásu v m/s. Do jednotky je zapojen signál z tenzometrických snímačů, který jednotka přepočítá podle provedené kalibrace (numerická nebo s kalibračním závažím) na hmotnost materiálu na pásu. Z parametru rychlosti pásu a hmotnosti materiálu jednotka zobrazí tok materiálu a naváženou dávku od započteného vážícího cyklu. Příklad jedné z možných zobrazení obrazovky parametrů jednotky 1020 BELT je na Obr.2.
Obr.2 Příklad obrazovky 1020 BELT
Jednotka 1020 BELT může být vybavena analogovým výstupem. Tento výstup může být zapojen na frekvenční měnič, který bude připojen k motoru pásu a ovládat tak rychlost posuvu. Nebo může být analogový výstup připojen do PLC a jeho hodnota bude odpovídat nastaveným hranicím toku materiálu.
Technické parametry jednotky 1020 BELT
- 24 bitový A/D převodník (16700000 vzorků)
- Vysoká rychlost měření až 1600 měření/s
- Možnost připojit až 8 snímačů sil 350Ω
- 3 optoizolované digitální vstupy (jeden čítací pro enkodér posuvu pásu/otáček šneku)
- 4 digitální výstupy
- Proudový analogový výstup pro řízení frekvenčního měniče
- Panelová verze s možností nerezového krytu s krytím IP65
- LCD displej s rozlišením 320x240 pixelů a vysokou svítivostí 200 cd/m2
- Volitelné komunikační rozhraní RS-232, RS-422/485, Profibus DP
- Komunikační protokoly MODBUS TCP/IP, RTU, ASCII
- Konfigurace jednotky pomocí předních kláves nebo přes USB a programem PI Mach II.
- Napájení 18-32 V DC
- Hmotnost : 0,8 kg
|
